싸이몬 FAQ

안녕하세요, CIMON입니다.

“Microsoft Visual C++ 2008 SP1 재배포 가능 패키지(x86)”가 설치되지 않았을 경우 아래와 같이 CICON 설치 중 자동 등록 오류가 발생합니다.

정상적으로 설치가 안 된 상태에서 CICON.EXE 파일을 실행하면 아래와 같은 에러 메세지가 발생합니다.

[해결방법]

현재 사용중인 OS에 “Microsoft Visual C++ 2008 SP1 재배포가능패키지(x86)”가 설치되지 않아 발생하는 문제이므로 다음 링크에서 직접 다운로드받아 설치하시기 바랍니다.
1. http://www.microsoft.com/ko-kr/download/details.aspx?id=5582 에접속합니다.

2. Microsoft Visual C++ 2008 SP1 재배포가능패키지(x86)를다운드합니다.

3. 다운로드 받은 파일을 실행하여 아래와 같이 설치합니다.

4. “Microsoft Visual C++ 2008 SP1 재배포 가능 패키지(x86)”설치를 완료한 후 CICON을 다시 설치합니다.



언제가 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.

더블워드, 워드, 부동 소수점 데이터 연산 방법입니다.

–         더블워드/부동소수점 연산의 경우 지정어드레스에 +1까지 점유 하게 됩니다.



–         더블워드 연산의 경우 명령식 앞에 “D” 붙여주시면 됩니다.(예 : DADD, DSUB)



–         부동소수점 연산의 경우 명령식 앞에 “E” 붙여주시면 됩니다.(예 : EADD, ESUB)

              *  부동소수점 연산은 XP, PLCS CPU만 지원됩니다.



[예제]

*   ADD 명령어


          S1으로 지정된 데이터와 S2로 지정된 데이터를 덧셈하여 그 결과를 D로 지정된 영역에 저장합니다.

          (“CICON > 도움말 > 도움말 – PLC공통 > PLC 명령어 > 응용 명령 상세 > 산술 연산 명령> BIN사칙연산(덧셈) : ADD, DADD, ADDP, DADDP” 참조)



1.       워드 연산

 M00이 ON이 되었을 때 100과 D0을 덧셈하여 D100에 저장하는 프로그램
예) D0이 5일 때 D100의 값은 105가 됩니다.

2.       더블워드 연산

 M00이 ON이 되었을 때 65536(H00010000)과 D0을 덧셈하여 D100에 저장하는 프로그램

       예) D0~D1이 16(H00000010)일 때 D100(D100~D101)의 값은 65552(H00010010)가 됩니다.


      3.       부동소수점 연산


       M00이 ON이 되었을 때 12.34와 D0~D1 부동소수점데이터(Float)을 덧셈하여 D100~D101에 부동소수점 데이터(Float)를 저장하는 프로그램

       예) D0~D1이 56.78일 때 D100~D101의 부동수소점 데이터(Float)는 69.12이 됩니다.

l    자세한 데이터 형태에 따른 연산은 “CICON > 도움말 > 도움말 – PLC공통 > PLC 명령어 > 응용 명령 상세”에서 참조해주시기 바랍니다.

CIMON-PLC에서 위치 결정 모듈이 동작이 안 되면 모듈 정보에서 간단하게 확인이 가능합니다.



[적용방법]

모듈 정보에서 기본 상태에 Error 코드가 있는지 확인 합니다. Error 코드가 있다면 조치 방법은

도움말 Positioning – 위치 결정에 TROUBLE SHOOTING을 참고 하세요.

I/O 상태에서 위치결정모듈 준비 상태와 CPU 준비 상태가 ON 되어 있는지 확인 하세요.



외부입력상태에서 Driver Ready 가 ON 되어 있는지 확인 하세요.

LIMIT , STOP에 ON 되어 있으면 동작이 안 됩니다.



Driver Ready 는 드라이버와 외부 결선을 안 했을 경우 위치 결정 모듈 설정에서 입력 신호 논리 선택 RDY 를 Negative Logic으로 선택을 해야 됩니다.

결선을 했으면 Positive Logic을 선택 합니다.

PLC Battery가 이상 있거나 기준 전압 이하로 떨어졌을 경우(Battery 수명이 다한 경우) 발생 할 수 있습니다.

[적용방법]
다음과 같은 경우 Battery를 교체해야 합니다.

①    전원이 ON되어 있는 상태에서 CPU Battery를 제거 합니다.

②    새로운 Battery 삽입 → STOP램프 OFF



[주의사항]
전원이 OFF된 상태로 교환해야 할 경우에는 가능한 빠른 시간 내에 교환 후 전원을 투입해주셔야 합니다. 일시적으로 콘덴서에 의해 데이터를 유지하지만 오랜 시간 방치 하실 경우 휘발성메모리영역에 저장된 내용들이 지워질 수 있습니다.

[Tip] 메모리의 종류
RAM : RAM 자체 특성상 지속적으로 전원을 공급 받아야만 내부에 저장된 프로그램이 지워지지 않습니다.
ROM : ROM 영역에 저장할 경우 장시간 전원을 공급받지 못해도 지워지지 않습니다.





감사합니다.



안녕하세요, CIMON입니다.



미니 USB케이블을 이용하여 PLC에 접속할 수 있는 최대 거리는 5M 입니다.

단, 연결되는 장비의 사양에 따라서 최대 3M로 제한 될 수 있습니다 .

권장 거리는 1M 입니다.





[참고사항]

CIMON PLC는 USB 2.0 FULL SPEED 로 설계가 되어 있습니다.

USB의 각 버전은 같은 모양의 포트를 사용하며, 서로 다른 버전의 기기끼리 연결해도 작동이 가능합니다.

그러나 다른 버전끼리 연결한 경우에는 연결된 양쪽 기기 중 낮은 버전을 기준으로 동작합니다.

예를 들어 USB 2.0 버전의 외장 하드디스크와 USB 1.1 버전만 지원하는 PC를 연결하였을 때, 데이터 전송 속도는 USB 1.1 버전을 기준으로 합니다.



언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.





안녕하세요, CIMON입니다.

CIMON-PLC  중 MODBUS Master / Slave 가 지원되는 모듈은 아래와 같습니다.

[주의사항]

– BP32는 통신옵션 U,T에서만 MODBUS/RTU 를 지원합니다.

– MODBUS Master를 사용할 경우, CICON에서 MODBUS Master 특수 프로그램을 사용하시기 바랍니다.

– MODBUS Slave를 XP/CP/BP에서 사용할 경우 어드레스 맵이 고정으로 할당되어 있습니다.

단, XPnE, CPnE/F와  PLC-S의 경우 어드레스 맵을 다음과 같이 파라미터에서 변경할 수 있습니다.



언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.

안녕하세요, CIMON입니다.

CICON 프로그램에서 사용되지 않는 어드레스 확인방법은 다음과 같습니다.



[확인 방법]

1. 메인메뉴에서 [도구]  -> [Cross Reference] 메뉴를 선택합니다.

Cross Reference (크로스 레퍼런스) 기능을 이용하여 현재 프로젝트 내에서 사용된 모든 디바이스 어드레스를 확인할 수 있습니다.

[전체 보기] 버튼을 눌러 모든 디바이스를 목록으로 확인할 수 있습니다.

디바이스 별 보기 영역에서 [사용 영역], [전체 영역] 등을 클릭하여 메모리 모니터처럼 사용된 디바이스의 확인이 가능합니다.

또한, 연속적으로 사용된 어드레스를 Start/End로 확인 할 수 있습니다.



언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.

안녕하세요, CIMON입니다.



CICON과 PLC를 연결하는 로더케이블 결선도 입니다.

[결선도]

2,3,5번 세개의 케이블로 결선되며  2,3번 케이블은 다이렉트로 연결하여야 합니다.

다음 그림을 참조하시어 결선하시기 바랍니다.



언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.

안녕하세요, CIMON입니다.

다음은 PLC 접속 시에 ERROR 코드로 “파라 미터에 지정된 모듈과 장착된 모듈이 다릅니다.” 라는 메세지가 발생할 때 해결 방법 입니다.



해당 메세지는 PLC에서 I/O 예약을 사용하였을때 발생할 수 있습니다.

I/O 예약에 지정해놓은 모듈과 실제로 PLC 슬롯에 장착 되어 있는 모듈이 다를 경우 ERROR가 발생합니다.

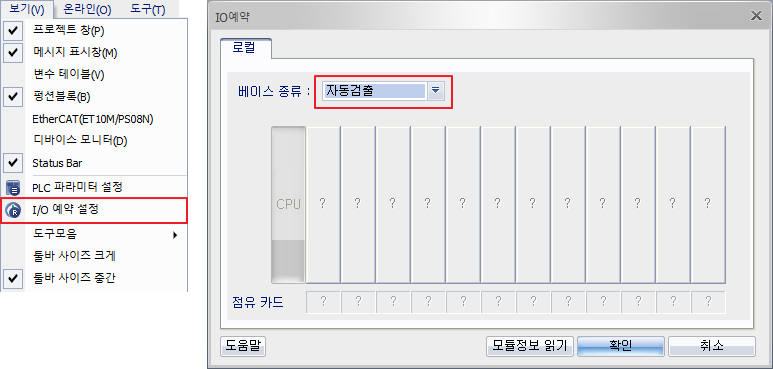

이 경우에는 [보기] – [I/O 예약 설정]으로 진입하여 [베이스 종류]를 [자동검출]로 변경 후 다운로드를 하면 에러코드가 사라지고 정상적으로 동작합니다.

※단, 구형 CPU (CP3A/B/P/U, CP4A/B/C/D/U, XPnA/R) 의 경우에는 다운로드 후 전원을 재인가하여야 정상 동작합니다.





언제나 고객을 먼저 생각하는 CIMON이 되겠습니다.

감사합니다.



안녕하세요, CIMON입니다.

HSC, HSCSW 는 BP 시리즈 내장형 고속카운터 전용 명령어입니다. 이 명령어를 사용하여 계측이 가능합니다.

※주의: BP CPU는 CICON V7.00 이하의 버전에서만 사용할 수 있습니다.



HSC 명령어와 HSCSW 명령어의 사용법은 다음과 같습니다.

[HSC 명령어]

Ch: 상수 또는 채널 번호가 저장된 WORD 디바이스 (1~4)

D: 카운트 값이 저장될 DWORD 디바이스의 선두 어드레스

– Enable 신호가 ON 되면 카운트를 시작합니다.

– Preset 신호가 ON 되면 내부 고속카운터 설정에서 지정한 값이 D에 지정한 디바이스에 저장됩니다.

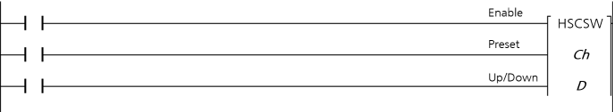

[HSCSW 명령어]

Ch: 상수 또는 채널 번호가 저장된 WORD 디바이스 (1~4)

D: 카운트 값이 저장될 DWORD 디바이스의 선두 어드레스

– Enable 신호가 ON 되면 카운트를 시작합니다.

– Preset 신호가 ON 되면 내부 고속카운터 설정에서 지정한 값이 D에 지정한 디바이스에 저장됩니다.

– Up/Down 신호가 ON 되면 HSCSW 명령어는 Down 카운트를 합니다. 해당 신호가 OFF 되면 Up 카운트를 합니다.



전원이 꺼지더라도 카운터 내용을 저장하고자 할 경우

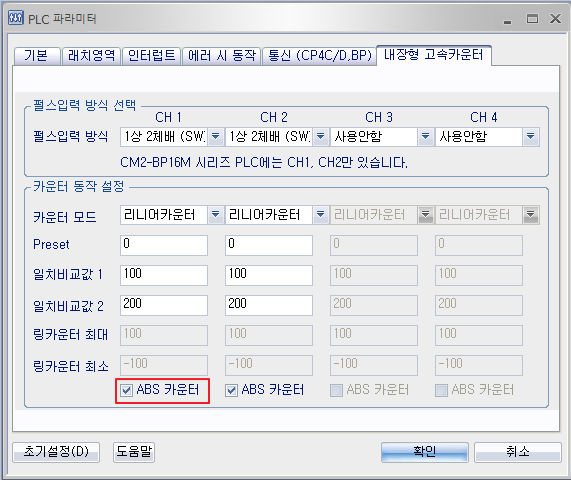

CICON에서 [보기] – [PLC 파라미터 설정] – ‘내장형 고속카운터’ 탭으로 이동하여 ABS Counter 옵션을 체크하면 됩니다.
