[제품 카테고리:] CIMON PLC-S CM3 Series

[CPU] PLC-S

CIMON PLCS – CM3 Series PLC-S 내장기능

  • PID 제어 기능
    • CIMON PLCS PLC-S는 별도의 PID 모듈 없이 PID 연산을 수행합니다.
  • 시계 기능
    • RTC 로부터 시간을 읽어와 F영역에 저장합니다.
  • 입출력 예약 기능
    • 지정된 슬롯에 정확한 카드가 장착되었는지 검출하며 확장, 고장 혹은 예비 부품의 대체 시 I/O의 변경 없이 프로그램을 작성할 수 있도록 예약하는 기능입니다.
  • RUN 중 프로그램 수정 기능
    • CIMON PLCS PLC-S는 UN 상태 동작 중에 프로그램의 내용을 수정하는 기능을 포함하고 있습니다.

CIMON PLCS – CM3 Series PLC-S 주요 특징

  • SD/MMC 메모리 카드 기능 내장
    • SD 메모리 Card 를 통해 시퀀스 프로그램 및 펌웨어를 업그레이드할 수 있습니다.
      (메모리 카드 장착 후 운전모드 스위치를 STOP에 위치, 전원 인가5초 이내에 운전모드 스위치를 RUN으로 변경, 20초간 펌웨어 업그레이드 진행 후에 RUN, STOP, ERR LED가 모두 점멸 동작 시에 업그레이드 완료.SD 메모리 카드 제거 및 전원 재인가)
  • 고속카운터 2CH 내장
    • 계수 속도 최대 16kpps (2상 2체배 사용 시 최대 4kpps)
    • 전압 입력 방식 : 포토커플러 절연
  • 100kpps 2축 펄스 출력 내장 (위치 결정 기능)
    • 펄스 + 방향 출력, 위치/속도/속도-위치/위치-속도 전환 제어
  • 최대 3개의 동시 통신 가능 (Ethernet, RS232, RS485)
    • CIMON HMI, MODBUS RTU/TCP, PLC Link, Protocol program (사용자 프로토콜)
      Loader protocol 지원 가능하며, 원격 접속 및 up/down load가 가능합니다.
  • 10k Step 의 풍부한 메모리 사용 가능
    • CIMON PLCS PLC-S의 사용자 프로그램은 최대 10k Step까지 사용 가능합니다.
  • 정전 유지 기능
    • 내장 메모리로 플래시를 사용하기 때문에 별도의 메모리 카드가 필요 없고 정전 유지를 위한 배터리 유지보수가 불필요합니다.

[CPU] PLC-SB

CIMON PLCS – CM3 Series PLC-SB 내장기능

  • PID 제어 기능
    • CIMON PLCS PLC-SB는 별도의 PID 모듈 없이 32LOOP PID 연산을 수행합니다.
  • 입출력 예약 기능
    • 지정된 슬롯에 정확한 카드가 장착되었는지 검출하며 확장, 고장 혹은 예비 부품의 대체 시 I/O 의 변경없이 프로그램을 작성할 수 있도록 예약하는 기능입니다.
  • RUN 중 프로그램 수정 기능
    • CIMON PLCS PLC-SB는 RUN 상태 동작 중 프로그램의 내용을 수정하는 기능을 포함하고 있습니다.

CIMON PLCS – CM3 Series PLC-SB 주요 특징

  • 16Kpps 고속 카운터 2CH 내장
    • 2상 2/4체배 입력 모드 사용 가능, 전압 입력 방식(오픈 컬렉터)
  • 100kpps 2축 펄스 출력 내장 (위치 결정 기능)
    • CIMON PLCS PLC-SB는 펄스+방향 출력, 위치/속도/속도-위치/위치-속도 전환 제어가 가능합니다.
  • 최대 3개의 동시통신 가능(USB, RS232, RS485)
    • CIMON HMI, MODBUS RTU/TCP, PLC Link, Protocol program(사용자 프로토콜), Loader protocol 지원 가능 하며, 원격 접속 및 up/down load가 가능합니다.
      (RS485 통신은 SB16MDTV에서만 지원)
  • 10K Step의 풍부한 메모리 사용 가능
    • CIMON PLCS PLC-SB는 사용자 프로그램 용량을 최대 10K Step까지 사용할 수 있습니다.
  • 정전 유지 기능
    • 내장 메모리로 플래시를 사용하기 때문에 별도의 메모리 카드가 필요 없고, 정전 유지를 위한 배터리 유지 보수가 불필요 합니다.

전원모듈

  • AC88~264V(CM1-SP2B는 DC19~28, CM1-SPW는 DC70~130V)를 공급받아 PLC 각 부분에 DC+5V, +24V, +15V, -15V를 공급합니다.
  • CIMON PLCS  전원 모듈은 순간 입력 정전을 검출하여 오작동 및 데이터 손상을 방지합니다.

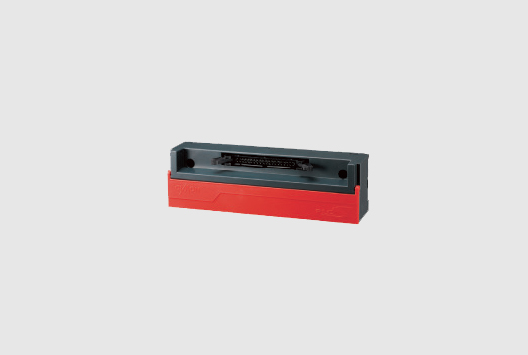

디지털입출력

  • CIMON PLCS 디지털 입출력은 터미널 단자대와 손쉽게 연결할 수 있으며 유지보수가 간편합니다.
  • CIMON PLCS 디지털 입출력은 포토커플러 절연과 릴레이절연을 지원합니다.
    ※ 주의 : 안정적인 동작을 위하여 릴레이 출력은 64점을 초과하지 않도록 구성하십시오.

아날로그입출력

  • CM3-SP04EAO는 4CH 전압/전류 입력용의 A/D 모듈입니다.
    CM3-SP04EOAV는 4CH 전압(-10~10V, 0~10V) 출력용의 D/A 모듈입니다.
    CM3-SP04EOAI는 4CH 전류(4~20mA) 출력용의 D/A 모듈입니다.
    CM3-SP04EAA는 2CH 전압/전류 입력, 2CH 전압/전류 출력용 A/D D/A 모듈입니다.
  • DA변환 모듈은 설정된 디지털 값을 아날로그 신호(전압 또는 전류출력)로 변환하는 모듈입니다. 0~16000(-8000~8000) / 0~64000(-32000~32000)의 디지털 값을 0~20mA, 4~20mA, -10~10V, 0~5V, 0~10V, 1~5V의 아날로그 값으로 변환합니다.
  • CIMON PLCS 아날로그입출력은 AD변환 모듈은 입력신호를 평균처리 또는 디지털필터를 적용하여 사용할 수 있습니다.
  • DA변환 모듈은 홀드클리어 설정을 하여 RUN모드에서 STOP모드로 전환 시 DA출력을 옵셋값(4mA, -10V)을 출력할 것인지 RUN상태에서 출력하던 값을 유지할 것인지 결정할 수 있습니다.
  • CIMON PLCS 아날로그입출력은 변환 금지 되어 있는 채널은 각 출력 모드별 최소값(0mA, 4mA, -10V, 0V, 1V)을 출력합니다.
  • CIMON PLCS 아날로그입출력은 LED는 정상상태에서 점등되고 에러일 경우 0.5초 간격으로 깜빡입니다.

아날로그 MUX

  • Analog Mux 모듈은 4채널의 아날로그 신호를 입력 받아 그 신호를 설정한 시간에 따라 순차적으로 한 개의 포트로 출력하는 모듈입니다.
  • CIMON PLCS 아날로그 MUX는 채널을 선택하여 사용 여부를 설정할 수 있으며, 현재 사용중인 채널 정보를 알 수 있습니다.
  • 릴레이 On Time 을 채널마다 설정 할 수 있으며, 0.1초 ~ 1000.0초 범위로 설정이 가능합니다.
  • 릴레이의 카운트 값을 체크할 수 있어, 릴레이 잔여 수명을 확인할 수 있습니다.
  • CIMON PLCS 아날로그 MUX는 Auto/Manual 모드로 설정이 가능합니다.
  • CIMON PLCS 아날로그 MUX는 Power LED는 시스템 이상 시 0.5초 간격으로 깜빡입니다.
  • 본 모듈은 운전 중 아날로그 신호 선로의 단락 동작을 반복하므로 전류신호를 사용하기에는 적절하지 않습니다.

온도

  • CIMON PLCS 온도는 PT100, JPT100, PT1000, Ni1000에 의해 변환된 온도를 소수점 한자리까지 변환하며 0~16000의 디지털 값도 출력합니다.
  • 변환된 온도 -200℃~600℃(PT100/1000/JPT100) 또는 -50℃~160℃(Ni1000)를 0~16000 (-8000~8000)으로 변환합니다.
  • 온도는 -250℃~650℃(PT100/PT1000/JPT100) 또는 -60℃~170℃(Ni1000)까지 표현하고 디지털 값은 -192~16191(-8192~8191)까지 표현합니다.
  • 사용자가 최소온도 값과 최대온도 값을 설정하면 최소 온도값을 0(-8000)으로 최대 온도값을 16000(8000)으로 변환합니다.
  • CIMON PLCS 온도는 각 채널별로 측온 저항체 및 케이블의 단선과 측정범위 초과를 검출하는 기능이 있습니다.
  • CIMON PLCS 온도는 한 모듈로 4점의 센서(PT100, JPT100, PT1000, Ni1000)를 접속하여 사용할 수 있습니다.
  • CIMON PLCS 온도는 LED는 정상상태에서 점등되고 에러일 경우 0.2초 간격으로 깜빡입니다.
  • 백금, 니켈 측온 저항체 온도를 저항의 형태로 감지하는 센서입니다. 백금 측온 저항체 PT100, JPT100은 0℃ 온도에 대해서 100.0Ω 출력을 합니다. 백금 측온 저항체 PT1000은 0℃ 온도에 대해서 1000.00Ω 출력을 합니다. 니켈 측온 저항체 Ni1000은 0℃ 온도에 대해서 1000.00Ω출력을 합니다.

통신

  • IEEE802.3 표준을 따르고 있으며, ARP, ICMP, IP, TCP, UDP, DHCP의 프로토콜을 지원합니다.
  • 하나의 기본 베이스에 유닛의 제한없이 Ethernet 통신 모듈장착 가능합니다.
  • CIMON PLCS 통신은 증설베이스에 통신모듈 장착이 가능합니다.
  • CIMON PLCS 통신은 CIMON-SCADA와 함께 운용되어 유동IP시스템(DHCP)을 지원합니다.
  • CIMON PLCS 통신은 MODBUS/TCP Master 기능이 제공되어 타사 기기와의 연결성이 우수합니다.
  • 자사 모듈간 고속의 데이터 통신을 위한 PLC링크 기능을 지원하며 최대 64개국까지 동시에 통신이 가능합니다.
  • CIMON PLCS 통신은 PLC 링크 시 최대 4개의 이더넷 모듈을 장착하여 통신이 가능합니다.
