[제품 카테고리:] CIMON PLC CM1 Series

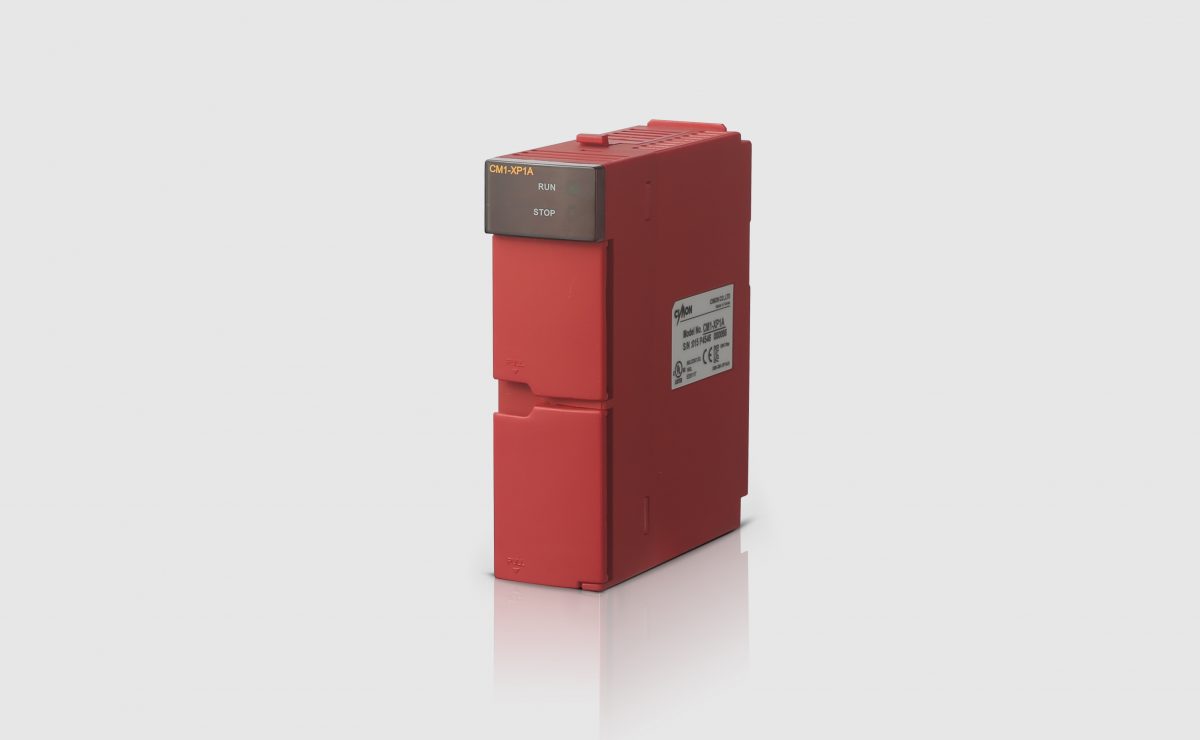

[CPU] XP (신형)

CIMON PLC – CM1 Series XP 내장기능

  • PID 제어 기능
    • CIMON PLC XP는 별도의 PID 모듈 없이 PID 연산을 수행합니다.
  • 시계 기능
    • RTC로부터 시간을 읽어와 F영역에 저장합니다.
  • 입출력 예약 기능
    • 지정된 슬롯에 정확한 카드가 장착되었는지 검출하며 확장, 고장 혹은 예비부품의 대체 시 I/O의 변경 없이 프로그램을 작성할 수 있도록 예약하는 기능입니다.
  • RUN중 프로그램 수정 기능
    • CIMON PLC XP는 RUN 상태 동작 중에 프로그램의 내용을 수정하는 기능을 포함하고 있습니다.
  • RUN중 모듈교체 가능
    • CIMON PLC XP는 RUN 상태 동작 중에 모듈을 교체하는 기능이 있습니다.(XPnA 제외)

CIMON PLC – CM1 Series XP 자기진단기능

  • 연산 지연 감시
    • CIMON PLC XP는 사용자 프로그램 이상에 의한 연산 지연을 검출합니다.
  • 모듈 착탈 체크
    • 베이스에 장착된 카드의 슬롯이 착탈 또는 불완전하게 접속되었는지를 검출합니다.
  • 메모리 이상
    • CIMON PLC XP는 CPU 플래시메모리 에러나 각 특수카드의 에러가 발생하였을 경우 특수릴레이 F영역에 에러를 표시합니다.
  • 배터리 이상
    • CIMON PLC XP는 배터리가 기준 전압 이하일 경우 특수릴레이 F0034가 ON됩니다.
  • 전원이상
    • 전원모듈에 공급되는 입력전원 전압이 규격보다 낮은 경우 전원 이상을 검출하며 오동작 방지 연산을 수행합니다.

[CPU] CP (신형)

CIMON PLC – CM1 Series CP 내장기능

  • PID 제어 기능
    • CIMON PLC CP는 별도의 PID 모듈 없이 PID 연산을 수행합니다.
  • 시계 기능 (CP*A 타입 제외)
    • CIMON PLC CP는 RTC로부터 시간을 읽어와 F영역에 저장합니다.
  • 입출력 예약 기능
    • 지정된 슬롯에 정확한 카드가 장착되었는지 검출하며 확장, 고장 혹은 예비부품의 대체 시 I/O의 변경 없이 프로그램을 작성할 수 있도록 예약하는 기능입니다.
  • RUN중 프로그램 수정 기능
    • CIMON PLC CP는 RUN 상태 동작 중에 프로그램의 내용을 수정하는 기능을 포함하고 있습니다.
  • RS-232포트(CP3C, CP3E, CP4E/F)
  • RS-422/485포트(CP4D/U, CP4F)
  • 로더 통신전용 RS-232포트 (CP3A/B/P/U, CP4A/B/C/D/U)

CIMON PLC – CM1 Series CP 자기진단기능

  • 연산 지연 감시
    • CIMON PLC CP는 사용자 프로그램 이상에 의한 연산 지연을 검출합니다.
  • 모듈 착탈 체크
    • 베이스에 장착된 카드의 슬롯이 착탈 또는 불완전하게 접속되었는지를 검출합니다.
  • 메모리 이상
    • CIMON PLC CP는 CPU 플래시메모리 에러나 각 특수카드의 에러가 발생하였을 경우 특수릴레이 F영역에 에러를 표시하는 기능을 포함하고 있습니다.
  • 배터리 이상
    • 배터리가 기준 전압 이하일 경우 특수릴레이 F3.4가 ON됩니다.
  • 전원이상
    • CIMON PLC CP는 전원모듈에 공급되는 입력전원 전압이 규격보다 낮은 경우 전원 이상을 검출하며 오동작 방지 연산을 수행합니다.

[이중화] CPU (신형)

CIMON PLC – CM1 Series 이중화 CPU 내장기능

  • PID 제어 기능
    • CIMON PLC 이중화 CPU는 별도의 PID 모듈 없이 PID 연산을 수행합니다.
  • 시계 기능
    • RTC로부터 시간을 읽어와 F영역에 저장합니다.
  • 입출력 예약 기능
    • CIMON PLC 이중화 CPU는 지정된 슬롯에 정확한 카드가 장착되었는지 검출하며 확장, 고장 혹은 예비부품의 대체 시 I/O의 변경 없이 프로그램을 작성할 수 있도록 예약하는 기능을 포함합니다.
  • RUN중 프로그램 수정 기능
    • RUN 상태 동작 중에 프로그램의 내용을 수정하는 기능입니다.

CIMON PLC – CM1 Series 이중화 CPU 자기진단기능

  • 연산 지연 감시
    • 사용자 프로그램 이상에 의한 연산 지연을 검출합니다.
  • 모듈 착탈 체크
    • CIMON PLC 이중화 CPU는 베이스에 장착된 카드의 슬롯이 착탈 또는 불완전하게 접속되었는지를 검출합니다.
  • 메모리 이상
    • CIMON PLC 이중화 CPU는 CPU 플래시메모리 에러나 각 특수카드의 에러가 발생하였을 경우 특수릴레이 F영역에 에러를 표시합니다.
  • 배터리 이상
    • 배터리가 기준 전압 이하일 경우 특수릴레이 F0034가 ON됩니다.
  • 전원이상
    • CIMON PLC 이중화 CPU는 전원모듈에 공급되는 입력전원 전압이 규격보다 낮은 경우 전원 이상을 검출하며 오동작 방지 연산을 수행합니다.

[이중화] 전원

  • CIMON PLC XP / CP Series에 사용되는 전원 모듈로 PLC 각 부분에 DC +5V/+24v/+15V/-15V를 공급합니다.
  • CIMON PLC 이중화 전원은 순간입력정전을 검출하여 오작동 및 데이터 손실을 방지합니다.
  • 구성된 PLC모듈에 맞게 파워를 선택합니다.
  • CPU모듈, 전원모듈, 베이스, 통신, 네트워크, 증설단에 대한 이중화가 가능합니다.
  • CIMON PLC 이중화 전원의 이중화 시스템은 각각 별도의 베이스로 구성되어 완벽한 이중화 구성이 가능합니다.
  • CIMON PLC 이중화 전원은 액티브 CPU 모듈에 이상이 발생되면 자동적으로 백업 CPU모듈이 액티브로 전환되어 연속적인 운전이 이루어집니다.
  • 강제절환 스위치가 구비되어 시스템의 점검 또는 보수가 용이합니다.
  • CIMON PLC 이중화 전원은 제어스캔 지연시간을 50㎳ 이내로 백업/액티브 고속절환을 실현하였습니다.
  • 상위 컴퓨터와 이중화 네트워크 구축이 가능합니다.

[이중화] 이중화 전용 베이스

CIMON PLC – CM1 Series 이중화 전용 베이스 내장기능

  • CIMON PLC 이중화 전용 베이스는 CPU모듈, 전원모듈, 베이스, 통신에 대한 이중화가 가능합니다.
  • 이중화 시스템은 각각 별도의 베이스로 구성되어 완벽한 이중화 구성이 가능합니다
  • CIMON PLC 이중화 전용 베이스는 액티브 CPU 모듈에 이상이 발생되면 자동적으로 백업 CPU 모듈이 액티브로 전환되어 연속적인 운전이 이루어집니다.
  • 강제 절환 스위치가 구비되어 시스템의 점검 또는 보수가 용이합니다.
  • CIMON PLC 이중화 전용 베이스는 네트워크 이중화 구성이 가능합니다.
  • 제어스캔 지연시간을 50ms 이내로 백업/액티브 고속 절환을 실현하였습니다.
  • 상위 컴퓨터와 이중화 네트워크 구축이 가능합니다.
  • CIMON PLC 이중화 전용 베이스는 증설단 전원 이중화가 가능합니다.

[이중화] 기타모듈

CIMON PLC – CM1 Series 이중화 기타모듈 내장기능

  • CIMON PLC 이중화 모듈은 CPU모듈, 전원모듈, 베이스, 통신에 대한 이중화가 가능합니다.
  • 이중화 시스템은 각각 별도의 베이스로 구성되어 완벽한 이중화 구성이 가능합니다
  • CIMON PLC 이중화 모듈은 액티브 CPU 모듈에 이상이 발생되면 자동적으로 백업 CPU 모듈이 액티브로 전환되어 연속적인 운전이 이루어집니다.
  • 싸이몬 PLC 이중화 모듈은 강제 절환 스위치가 구비되어 시스템의 점검 또는 보수가 용이합니다.
  • 네트워크 이중화 구성이 가능합니다.
  • 싸이몬 PLC 이중화 모듈은 제어스캔 지연시간을 50ms 이내로 백업/액티브 고속 절환을 실현하였습니다.
  • 상위 컴퓨터와 이중화 네트워크 구축이 가능합니다.
  • CIMON PLC 이중화 모듈은 증설단 전원 이중화가 가능합니다.

전원

  • CIMON PLC XP / CP Series에 사용되는 전원 모듈로 PLC 각 부분에 DC +5V/+24v/+15V/-15V를 공급합니다.
  • CIMON PLC 전원은 순간입력정전을 검출하여 오작동 및 데이터 손실을 방지합니다
  • 구성된 PLC모듈에 맞게 파워를 선택합니다.

디지털 입출력

  • CIMON PLC 디지털입출력의 모든 모듈은 포토 커플러 또는 릴레이 절연이 되어 있습니다.
  • LED 표시를 통한 동작확인이 가능합니다.
  • CIMON PLC 디지털입출력은 터미널 블록 방식이므로 배선시나 보수시에 배선상태 그대로 착탈을 할 수 있습니다.

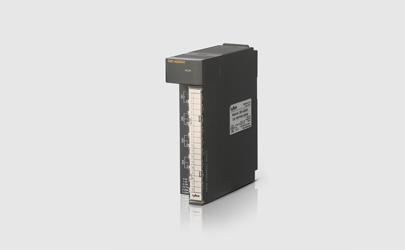

아날로그 입출력

CIMON PLC – CM1 Series 아날로그 입력 모듈



  • CM1-AD04VI, CM1-AD04W는 4CH 전압, 전류 입력용 A/D 모듈입니다.
    CM1-AD08I는 8CH 전류 입력용 A/D 모듈입니다.
    CM1-AD08V는 8CH 전압 입력용 A/D 모듈입니다.
    CM1-AD16VI는 16CH 전압/전류 입력용 A/D 모듈입니다.
  • AD04VI, AD04W, AD16VI(0~20mA, 4~20mA, 0~5V, 1~5V, -10~10V, 0~10V)
    AD08I (0~20mA, 4~20mA)
    AD08V (0~5V, 1~5V, -10~10V, 0~10V)
  • CIMON PLC 아날로그 입출력은 입력신호 처리방식을 평균 또는 샘플링처리 방식으로 사용자가 원하는 처리방식을 선택하여 사용할 수 있습니다.
  • CIMON PLC 아날로그 모듈의 디지털 변환 값을 1/16000으로 선택하여 고분해능의 디지털 값을 얻을 수 있습니다.
    아날로그 모듈의 디지털 변환 값은 각 입력 값의 최소와 최대를 0~16000(-8000~8000)으로 변환하여 저장하고 입력정격의 범위를 벗어난 경우는 -192~16191(-8192~8191)까지 변환하고 이 범위를 벗어난 경우에는 -192~16191(-8192~8191)로 고정됩니다.
    (*AD04W: 하기 3 종류의 디지털 값을 선택적으로 사용할 수 있습니다.)
    A. 디지털 값 : 0 ~ 64000(또는 -32000~32000, 1/64000의 16bit 분해능)
    B. 계측 환산 값 : 각 입력 범위별 환산 값은 성능 사양 참조
    C. 백분율 값 : 0 ~ 10000 (0~100.00%)
  • 한 베이스에서 사용되는 CIMON PLC 아날로그 모듈의 수량에는 제한이 없습니다.
  • LED는 정상상태에서 점등되고 에러일 경우 0.3초 간격으로 깜빡입니다.

CIMON PLC – CM1 Series 아날로그 출력 모듈



  • DA08I는 8CH 전류(4~20mA) 출력용의 DA모듈입니다.
    DA04I는 4CH 전류(4~20mA) 출력용의 DA모듈입니다.
    DA08V는 8CH 전압(-10~10V) 출력용의 DA모듈입니다.
    DA04V는 4CH 전압(-10~10V) 출력용의 DA모듈입니다.
    DA08VA는 8CH 전압(0~10V) 출력용의 DA모듈입니다.
    DA04VA는 4CH 전압(0~10V) 출력용의 DA모듈입니다.
  • CIMON PLC 아날로그 입출력은 디지털 값을 1/16000으로 선택하여 고분해능의 아날로그 값을 얻을 수 있습니다.
  • DA변환 모듈은 PLC CPU에서 설정된 부호 있는 16비트 바이너리 데이터(데이터:14비트)의 디지털 값을 아날로그 신호(전압 또는 전류출력)로 변환하는 모듈입니다.
    0~16000(-8000~8000)의 디지털 값을 4~20mA(-10~10V)의 아날로그 값으로 변환합니다.
  • 홀드 클리어 설정을 하여 RUN모드에서 STOP모드로 전환시 DA출력을 옵셋값(4mA, -10V)을 출력 할 것인지 RUN상태에서 출력하던 값을 유지할 것인지 결정할 수 있습니다.
  • 변환 금지 되어있는 채널은 옵셋값(4mA, -10V)을 출력합니다.
  • Offset/Gain 값의 설정은 CICON Loader Program을 통하여 간편하게 설정할 수 있습니다.
  • 한 베이스에서 사용되는 수량은 제한이 없습니다.
    (단, 전원 모듈의 용량을 만족하는 범위 내에서 사용할 수 있습니다.)
  • CIMON PLC 아날로그 입출력은 LED는 정상상태에서 점등 되고 에러일 경우 0.3초 간격으로 깜빡입니다.

특수

CIMON PLC CM1 Series 고속카운터

  • 넓은 범위에 대해서 카운트 할 수 있는 PLC 특수 부속 제품입니다. CIMON 고속카운터는 카운트 하는 방식을 선택할 수 있습니다.
  • 미리 설정된 일치 비교 값과 현재의 카운트 값을 비교하여 일치출력을 ON/OFF 할 수 있습니다.

CIMON PLC CM1 Series 데이터로거

  • 데이터로거는 데이터의 기록과 저장을 돕는 장치를 말하며 CIMON 데이터 로거는 연속성 데이터의 신뢰성이 주요한 분야 최적의 적용을 할 수 있습니다.
  • 이벤트 샘플링, 트리거 모니터링 로깅 방식과 10/100Mbps, 1Gbps Ehternet 통신 규격 등 다양한 인터페이스를 지원합니다.

CIMON PLC CM1 Series 로드셀

  • 로드셀은 힘 또는 하중을 측정하기 위한 변환기를 말하며 고해상도 정밀 계량이 요구되는 분야에 적합합니다.
  • 다양한 응용분야에 대응 가능하며, 한 모듈로 2채널 또는 4채널의 로드셀 입력을 받을 수 있습니다 .

CIMON PLC CM1 Series 위치결정모듈

  • 위치결정모듈은 각 위치결정 데이터에서 지정하는 제어방식에 의해 위치 및 속도 제어를 실행할 수 있습니다.
  • 다양한 전환 제어(속도/위치, 위치/속도)가 가능하며, Absolute 엔코더 타입 사용시 절대위치 시스템 구현이 가능합니다.
