  • [CPU] PLC-SB

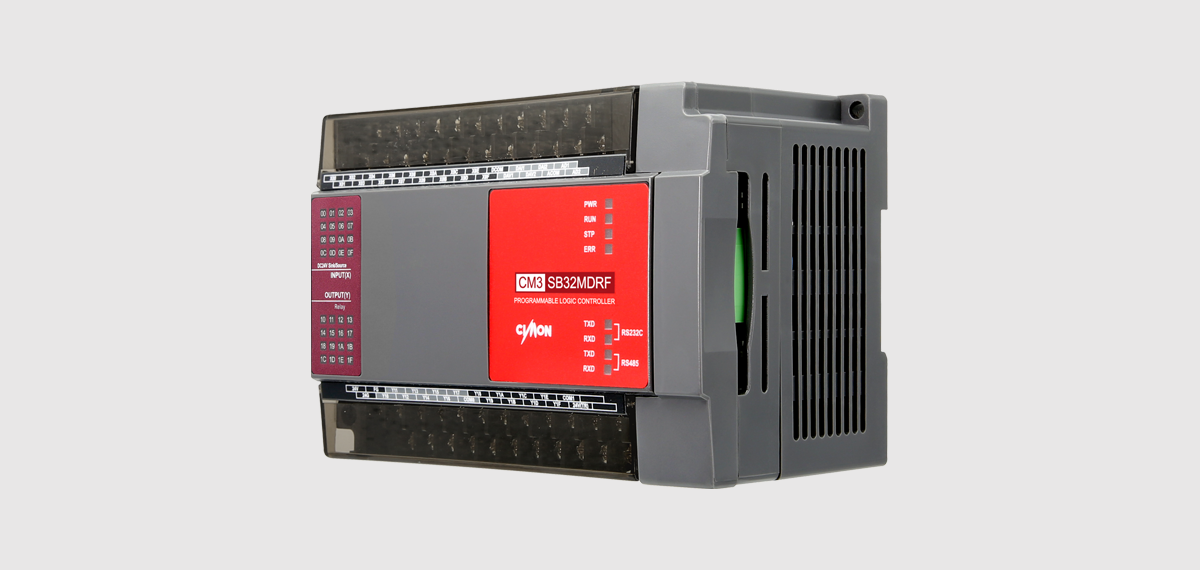

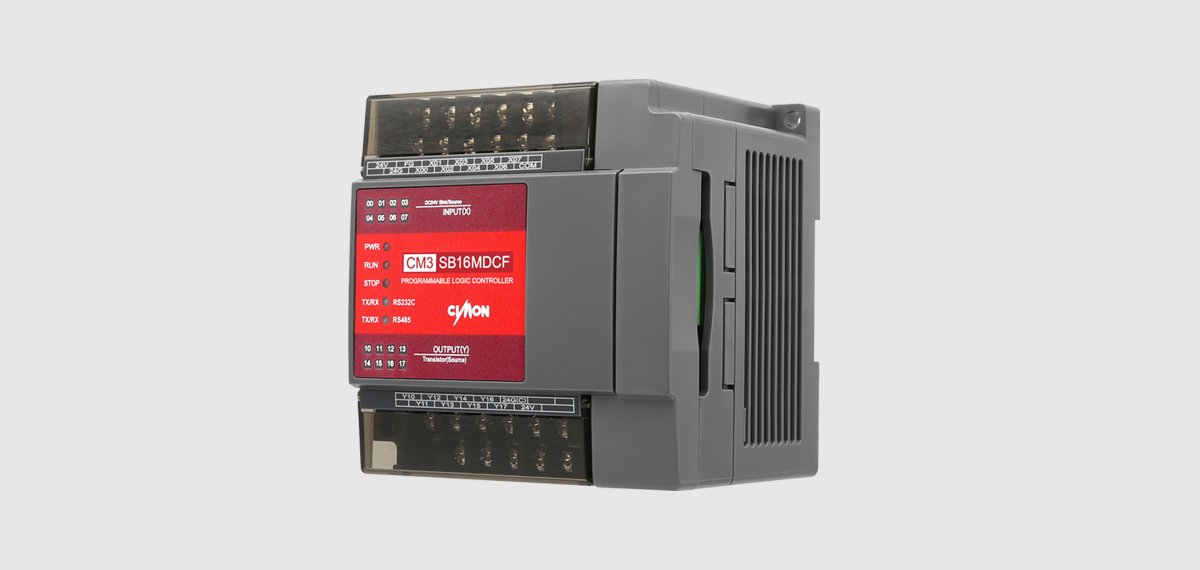

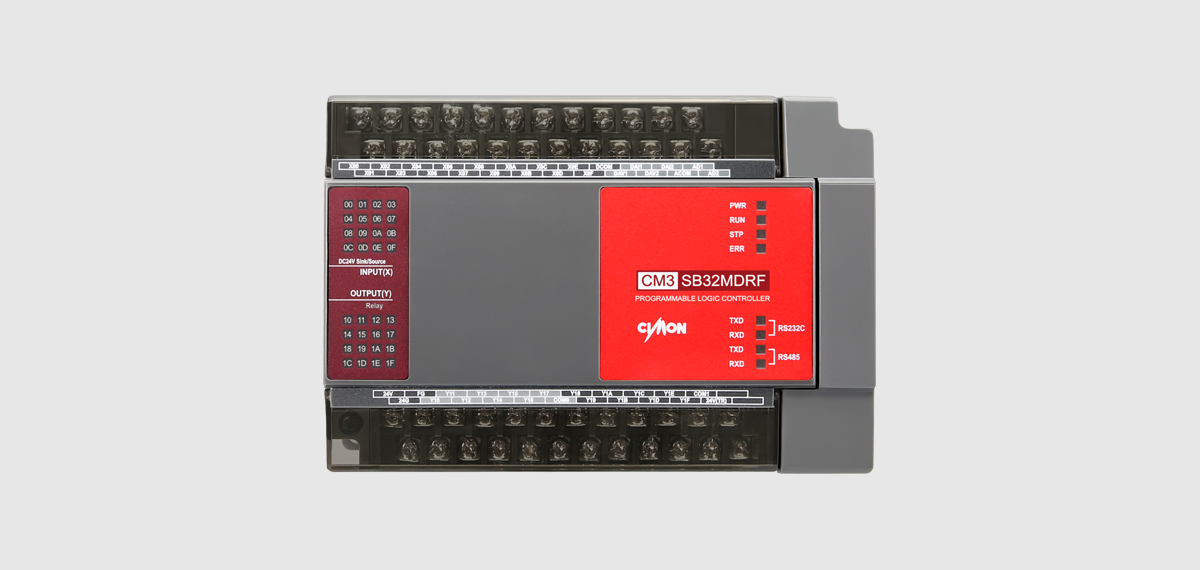

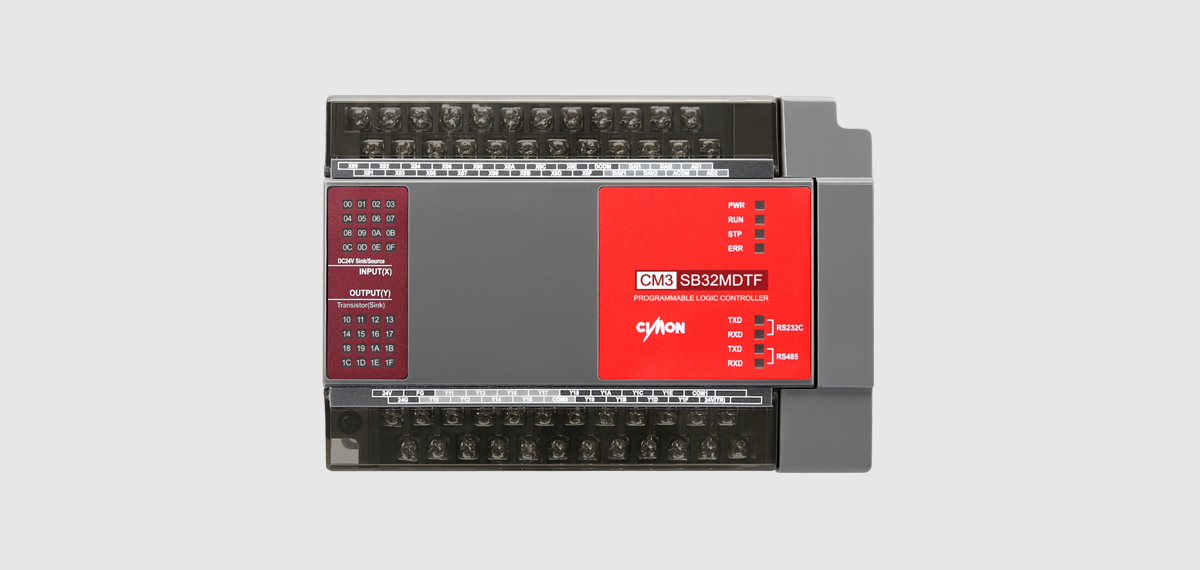

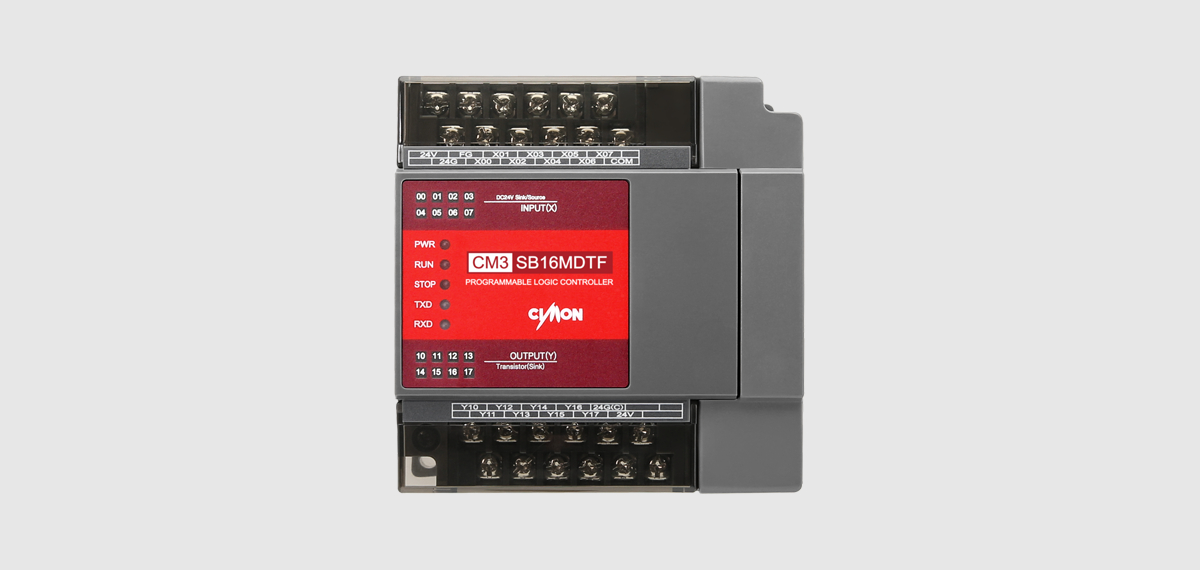

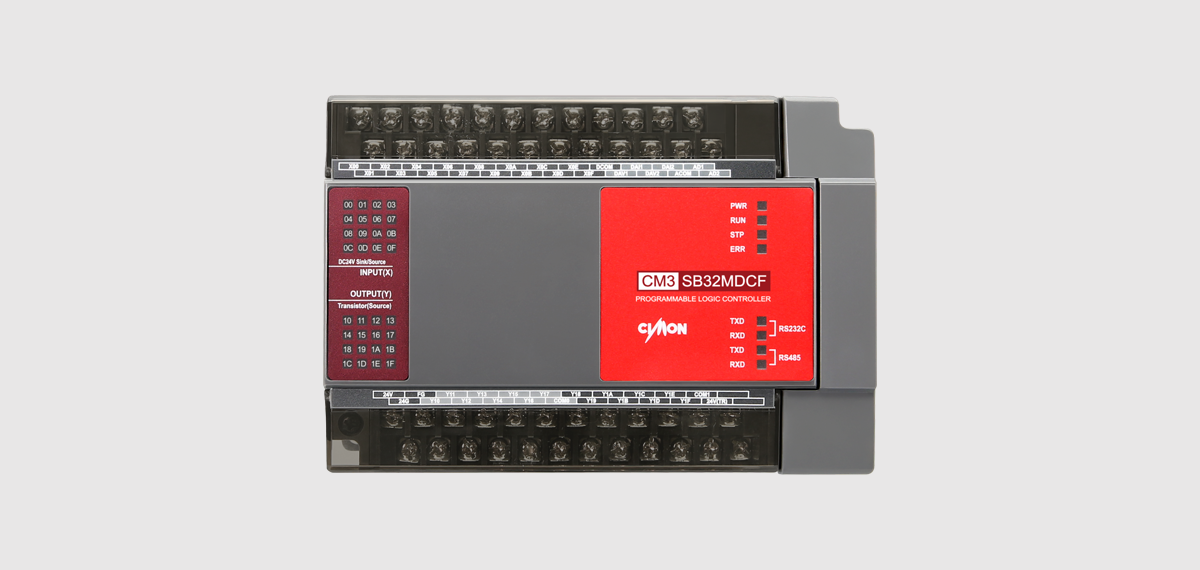

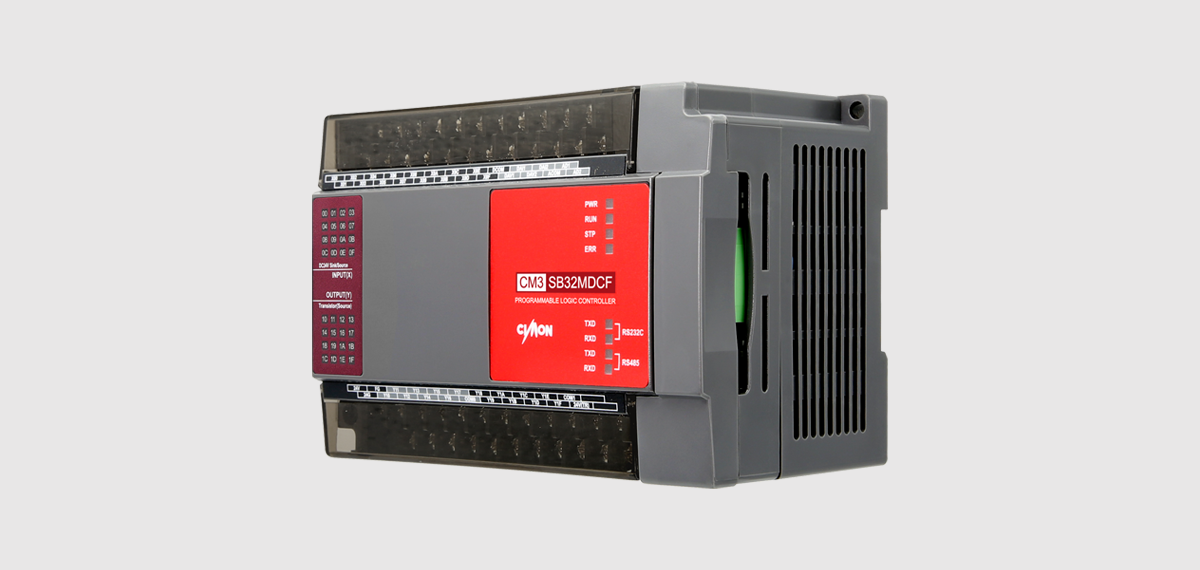

    • CIMON PLCS – CM3 Series PLC-SB 내장기능

      • PID 제어 기능
        • CIMON PLCS PLC-SB는 별도의 PID 모듈 없이 32LOOP PID 연산을 수행합니다.
      • 입출력 예약 기능
        • 지정된 슬롯에 정확한 카드가 장착되었는지 검출하며 확장, 고장 혹은 예비 부품의 대체 시 I/O 의 변경없이 프로그램을 작성할 수 있도록 예약하는 기능입니다.
      • RUN 중 프로그램 수정 기능
        • CIMON PLCS PLC-SB는 RUN 상태 동작 중 프로그램의 내용을 수정하는 기능을 포함하고 있습니다.

      CIMON PLCS – CM3 Series PLC-SB 주요 특징

      • 16Kpps 고속 카운터 2CH 내장
        • 2상 2/4체배 입력 모드 사용 가능, 전압 입력 방식(오픈 컬렉터)
      • 100kpps 2축 펄스 출력 내장 (위치 결정 기능)
        • CIMON PLCS PLC-SB는 펄스+방향 출력, 위치/속도/속도-위치/위치-속도 전환 제어가 가능합니다.
      • 최대 3개의 동시통신 가능(USB, RS232, RS485)
        • CIMON HMI, MODBUS RTU/TCP, PLC Link, Protocol program(사용자 프로토콜), Loader protocol 지원 가능 하며, 원격 접속 및 up/down load가 가능합니다.
          (RS485 통신은 SB16MDTV에서만 지원)
      • 10K Step의 풍부한 메모리 사용 가능
        • CIMON PLCS PLC-SB는 사용자 프로그램 용량을 최대 10K Step까지 사용할 수 있습니다.
      • 정전 유지 기능
        • 내장 메모리로 플래시를 사용하기 때문에 별도의 메모리 카드가 필요 없고, 정전 유지를 위한 배터리 유지 보수가 불필요 합니다.
  • 뒤로
    앞으로
    play pause

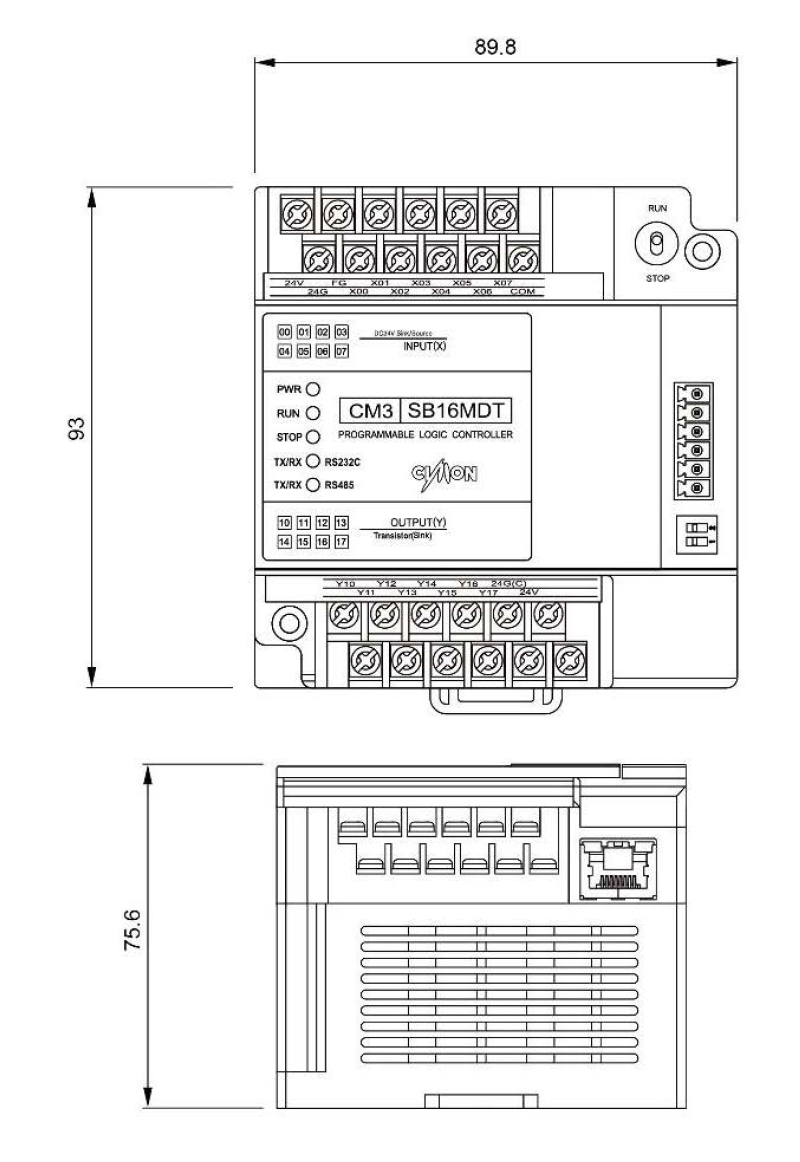

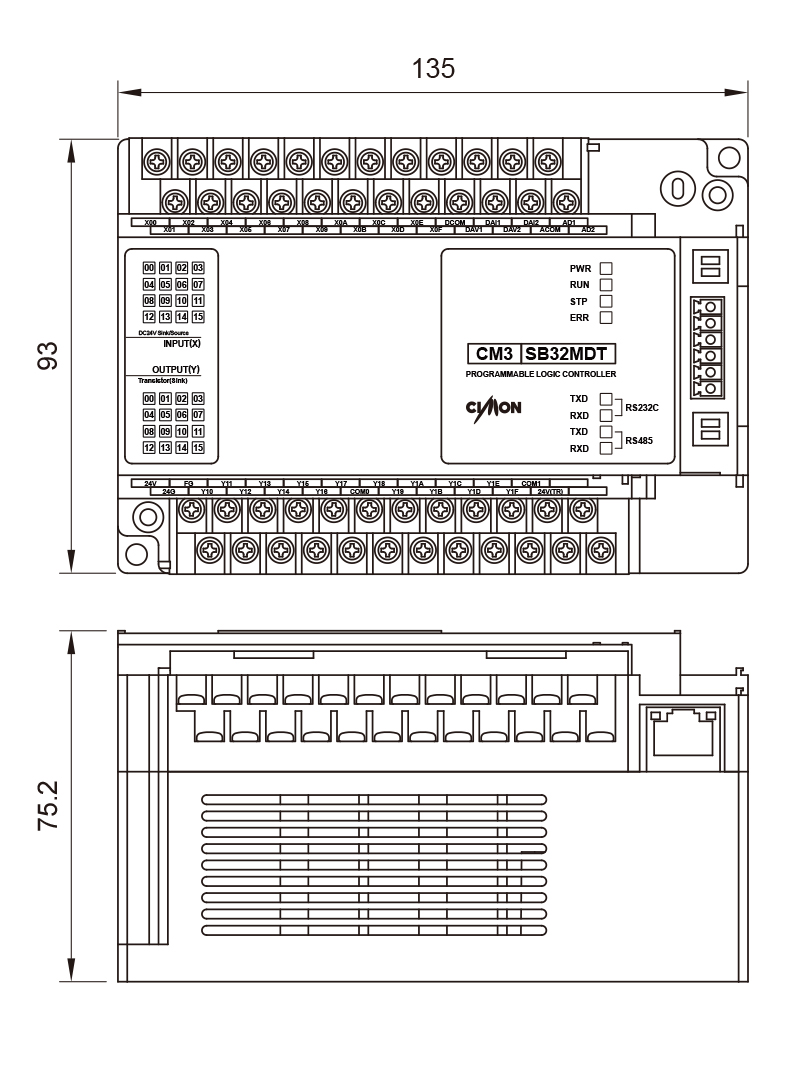

  • CIMON PLCS - CM3 Series PLC-SB 성능 규격
    • 출력전압
      구 분 SB16MDTF SB16MDCF SB32MDTF SB32MDCF SB32MDRF 비고
      전원 DC 20 – 24V DC 24V –
      정격 I/O
      전류      		 입력 4 mA –
      출력 1 point 0.2 mA, COM 2 A 1 point 2 mA,
      COM 5 A      		 –
      사용온도 10℃~55℃ –
      보관온도 -25°C~80°C –
      프로그램 언어 IL (Instruction List), LD (Ladder Diagram),
      SFC (Sequential Function Chart), FB (Function Block)      		 –
      데이터 처리 방식 32 Bit –
      명령어 수 시퀀스 명령 55 Instruction –
      응용 명령 389 Instruction –
      연산 처리 속도 LD X00 300 ns –
      MOV D00 D01 900 ns –
      프로그램 메모리 10K Step –
      통신채널 Ethernet 10/100, RS-232C, RS-485/422, USB mini-B –
      디지털 입력 8 pts 16 pts –
      디지털 출력 8 pts (Sink) 8 pts (Source) 16 pts (Sink) 16 pts (Source) 16 pts (Relay) –
      아날로그 입/출력 – AI 2 pts (0-20 mA, 0-10 V),
      AO 2 pts (4-20 mA, 0-10 V)      		 –
      운전 모드 Remote Run, Remote Stop –
      프로그램 블록수 128개 –
      프로그램 블록
      (최대 128개)      		 스캔 표준 스캔프로그램 외 3 종(서브루틴, 초기화(COLD/HOT), 정주기) –
      정주기 스캔프로그램 형태로 최대 15 개까지 등록가능 (최소주기 :10ms) –
      특수 PID 특수프로그램, 고속카운터, 위치결정 –
      통신 사용자 프로토콜(Serial) 통신프로그램, MODBUS/RTU Master,
      Ethernet 고속링크 (PLC-LINK)      		 –
      기타 SFC 프로그램, FBD (Function Block Diagram) –
      자기 진단 기능 연산지연감시, 메모리 이상, 입출력 이상, 전원이상 등 –
      증설 증설 불가 –
      데이터
      메모리      		 X 8 pts (X00 – X07) 16 pts (X00 – X0F) Bit
      Y 8 pts (Y10 – Y17) 16 pts (Y10 – Y1F) Bit
      M 8192 pts (M0000 – M511F) 8192 pts (M0000 – M511F) Bit
      L 4096 pts (L0000 – L255F) 4096 pts (L0000 – L255F) Bit
      K 4096 pts (K0000 – K255F) 4096 pts (K0000 – K255F) Bit
      F 2048 pts (F0000 – F127F) 2048 pts (F0000 – F127F) Bit
      T 512 pts (T0000 – T0511) 512 pts (T0000 – T0511) Word
      C 512 pts (C0000 – C0511) 512 pts (C0000 – C0511) Word
      S 100 states x 100 set
      (00.00 – 99.99)      		 100 states x 100 set
      (00.00 – 99.99)      		 –
      D 10000 words (D0000 – D9999) 10000 words (D0000 – D9999) Word
      Z 1024 words (Call Stack :
      Z0000 – Z0063, Z1000 – Z1063)      		 1024 words (Call Stack :
      Z0000 – Z0063, Z1000 – Z1063)      		 Word
      Q 8192 pts (Q0000 – Q511F) 8192 pts (Q0000 – Q511F) Bit
      D 16 pts (Index) 16 pts (Index) –
