CICON V3.10 (R20120322) 버젼이 배포되었습니다.

새버젼은 아래와 같은 기능을 제공 합니다

– 기능 추가

1.      PLC-S AD MUX 모듈 추가(U/I 추가 / 특수카드 초기화 / 시뮬레이터)

2.      PLC-S Ethernet / Serial 모듈 추가(특수카드 초기화 / 시뮬레이터)

3.      PLC-S RS232 2Ch. 모듈 추가(U/I 추가 / 특수카드 초기화 / 시뮬레이터)

4.      PID_2 추가로 인한PID 특수 프로그램 수정

5.      변수 테이블 Export / Import 기능 추가(메뉴 추가)

6.      IO 입력 모듈 필터 설정 특수 프로그램 추가

7.      LD 편집기 수정중 완성되지 않은 Rung 구별 표시(색 구분)

8.      LD 편집기 좌측 스텝 표시부에 Rung 번호 표시 추가

9.      Cross Ref. 디바이스 선택을 버튼 형식으로 변경

10.    PLC-S 파라미터에서 채널 1 / 2의 Default 값을 같도록 수정

11.    이더넷 프로토콜 &ldquo자동 송신 설정&rdquo 기능 비활성화

12.    프로토콜 프로그램 가변 프레임 설정

– 도움말 관련

1.      CICON Version 3.10 News HELP추가

2.      PID 제어 도움말 HELP수정

3.      위치 결정 도움말 HELP수정

4.      PLC-S 통신 모듈 약식 매뉴얼 HELP추가

5.      FAQ 항목 HELP추가

* CICON Ver.3.10 에 첨부되어 배포되는 PLC-S Firmware 최신 버전은 [1.39]입니다.



#PLC로더프로그램#PLC소프트웨어#PLC소프트프로그램#V3.10#PLC로더프로그램V3.10#PLC소프트웨어V3.10#PLC소프트프로그램V3.10#PLC로더프로그램3.10#PLC소프트웨어3.10#PLC소프트프로그램3.10#3.10#PLC3.10#PLC V3.10

2012년 03월 02일자

CIMON 제품의 FAQ 자료집 입니다.

지속적으로 자료 업데이트를 할 예정입니다.

제품 사용시 도움되길 바랍니다.

FAQ자료관련 문의사항이 있으시면

기술지원팀 031)778-3085 연락 부탁드립니다.

감사합니다.

#FAQ자료집#FAQ모음#FAQ#자주묻는질문

Xpanel Designer 가 2.21로 업데이트 되었습니다.



수정된 사항

– Xpanel의 페이지 미리 읽기 기능이 추가 되었습니다.

Xpanel이 처음 로드 되면 사용자가 설정한 페이지를 미리 Ram 에 이동 시켜 페이지 전환이 좀더 빠르게 되었습니다.

– PrePage() 스크립트 함수가 추가 되었습니다.

명령식/스크립트에 PrePage() 사용하면 현재페이지가 Open 된 바로 이전 페이지가 Open 됩니다. 단, 페이지 이력은 20개 입니다.

– TrendLogCsv 함수의 CSV 출력기능 수정되었습니다.





( XT05, XT06, XT10CA, XT12CA 모델은 지원되지 않습니다.)

#XPANEL소프트웨어#엑스판넬소프트웨어#Xpanel Designer#엑스판넬디자이너#XPANEL소프트웨어V2.21#엑스판넬소프트웨어V2.21#Xpanel Designer V2.21#엑스판넬디자이너V2.21#XPANEL소프트웨어2.21#엑스판넬소프트웨어2.21#Xpanel Designer2.21#엑스판넬디자이너2.21#V2.21#2.21#XPANEL V2.21#XPANEL2.21#영문XPANEL소프트웨어#영문엑스판넬소프트웨어#영문Xpanel Designer#영문엑스판넬디자이너#영문XPANEL소프트웨어V2.21#영문엑스판넬소프트웨어V2.21#영문Xpanel Designer V2.21#영문엑스판넬디자이너V2.21#영문XPANEL소프트웨어2.21#영문엑스판넬소프트웨어2.21#영문Xpanel Designer2.21#영문엑스판넬디자이너2.21#영문V2.21#영문2.21#영문XPANEL V2.21#영문XPANEL2.21#영문XPANEL#영문엑스판넬

Xpanel Designer 가 2.21로 업데이트 되었습니다.



수정된 사항

–  Xpanel의 페이지 미리 읽기 기능이 추가 되었습니다.

Xpanel이 처음 로드 되면 사용자가 설정한 페이지를 미리 Ram 에 이동 시켜 페이지 전환이 좀더 빠르게 되었습니다.

–  PrePage() 스크립트 함수가 추가 되었습니다.

명령식/스크립트에 PrePage() 사용하면 현재페이지가 Open 된 바로 이전 페이지가 Open 됩니다. 단, 페이지 이력은 20개 입니다.

–  TrendLogCsv 함수의 CSV 출력기능 수정되었습니다.





( XT05, XT06, XT10CA, XT12CA 모델은 지원되지 않습니다.)

#XPANEL소프트웨어#엑스판넬소프트웨어#Xpanel Designer#엑스판넬디자이너#XPANEL소프트웨어V2.21#엑스판넬소프트웨어V2.21#Xpanel Designer V2.21#엑스판넬디자이너V2.21#XPANEL소프트웨어2.21#엑스판넬소프트웨어2.21#Xpanel Designer2.21#엑스판넬디자이너2.21#V2.21#2.21#XPANEL V2.21#XPANEL2.21

안녕하세요.
CIMON 입니다.

CimonX에서 외부 bat파일을 실행시켜 윈도우를 재시작하는 방법 예제 입니다. Shell 함수와 CurDir$ 명령어, bat 파일 이용 방법에 대해 간략히 설명합니다.

[이럴 때 사용하시면 됩니다]
CimonX에서 윈도우를 재시작하고 싶을 때 사용하시면 됩니다.

[프로젝트 예제 작성 버전 및 주의사항]
SCADA Ver 2.10(R100618), SCADA Ver 3.04(R160224)
v3.04에서 작성된 프로젝트는 하위버전에서 열리지 않습니다.
v2.10을 받으셔서 프로젝트 업그레이드를 하시기 바랍니다.

[예제 설명]
Shell() 함수는 외부의 실행파일을 CimonX에서 실행시키는 명령어입니다. CurDir$는 현재 프로젝트 파일 경로를 가져오는 명령어입니다. Bat 스크립트는 윈도우 cmd 명령을 실행하는 파일입니다. 복잡해 보이지만 이것들을 조합하여 짧고 간단하게 CimonX에서 윈도우를 재시작할 수 있습니다.

1. 윈도우 재시작 명령은 bat 파일에서 제공할 수 있습니다.
Bat 스크립트는 단순하지만 간단한 기능들을 구현하기에 편리한 도구입니다.
bat 파일에서 shutdown –r –t 시간(초) 명령어는 (시간)초 이후에 윈도우를 재시작하는 명령어 입니다.
시작-실행에서 cmd 입력하여 cmd창을 열고 shutdown /?을 입력해보시면, bat 스크립트에서의 shutdown 명령어에 관한 도움말을 확인하실 수 있습니다.

2. bat 파일을 작성하도록 하겠습니다. txt 파일에서 작성 후 파일 이름 뒤의 확장자명을 .bat으로 변경하시면 bat 파일이 됩니다.
(Bat 파일이름은 명령어 이름과 동일하면 안됩니다. Shutdown.bat을 파일명으로 하면 정상동작하지 않습니다. 한글파일명은 피하도록 합니다.)

저장 후 실행하면 윈도우 재시작 명령이 즉시 실행되니 pause 명령을 넣어 cmd 창에서 잠시 멈추도록 하였습니다.

3. 저장 후 bat 파일을 더블 클릭하여 실행합니다.
아래와 같은 창이 나타났을 때, 아무 키나 누르시면 윈도우 재시작이 실행됩니다.

정상적으로 동작하는 것을 확인하였으니, 즉시 실행시키기 위해 pause 명령을 지우고 저장합니다.
윈도우 재시작을 즉시 실행시키는 실행파일(WinShutdownSample.bat)을 만들었으니, CimonX에서 실행되게끔 CimonD에서 버튼을 만들고 스크립트를 작성하시면 됩니다.

4. 윈도우 재시작 스크립트를 실행할 수 있게끔 버튼을 만듭니다.

5. 스크립트를 작성합니다. 스크립트 이름과 RunScript(“스크립트”)의 이름을 일치시켜줍니다.
Shell(“파일경로”, number)는 외부 파일을 실행하며, number에 따라서 실행파일창 상태를 선택합니다. 그리고 task ID를 반환합니다. (Shell()만 사용할 수 없습니다.)
number 0은 실행된 파일을 감춤 상태로 두며, 1은 실행파일이 화면 focus에 맞추도록 합니다.
자세한 내용은 Sample Project의 “[SCADA][스크립트]외부 프로그램을 CimonX에서 실행하는 방법 예제”에 상세히 설명되어 있습니다.
CurDir$는 현재 프로젝트 경로를 반환합니다.
현재프로젝트 경로 문자열 + WinShutdownSample.bat 파일을 실행합니다. cmd창을 감춘채로 실행되며, 실행 id를 a에 넣습니다.

6 만든 bat 파일을 프로젝트 경로에 넣습니다.
스크립트의 Shell 함수의 실행파일 경로를 확인합니다.

7. CimonX를 실행하여 정상적으로 윈도우가 재시작되는지 확인합니다.

재시작되는 화면은 직접 확인하시기 바랍니다.



[적용 방법]
기존 프로젝트에 사용하시려면 다음과 같이 작업하시면 됩니다.
예제 프로젝트 내의 WinShutdownSample.bat 파일을 복사하여 기존 프로젝트 경로에 붙여넣습니다.
예제와 같이 스크립트를 작성합니다. 복사 붙여넣기 하셔도 됩니다.
해당 스크립트를 실행할 수 있는 버튼을 만듭니다.
CimonX를 실행하고 스크립트를 실행시켜 정상적으로 동작하는지 확인합니다.



첨부 1. UsingBatFile-v304.zip
첨부 2. UsingBatFile-v210.zip



감사합니다.





#재부팅예제#PC재부팅#프로젝트예제#샘플프로젝트#SCADA프로젝트예제#SCADA샘플프로젝트#스카다프로젝트예제#스카다샘플프로젝트

안녕하세요.
CIMON 입니다.

ComboBox를 이용하여 페이지 전환하는 예제 입니다. 간단히 ComboBox를 어떻게 이용하는지 알 수 있습니다.

[이럴 때 사용하시면 됩니다]
ComboBox를 이용하여 동작들을 창을 열거나 동작들을 실행시키고 싶을 때 사용하시면 됩니다.

[프로젝트 예제 작성 버전 및 주의사항]
SCADA Ver 2.10(R100618), SCADA Ver 3.04(R160224)
v3.04에서 작성된 프로젝트는 하위버전에서 열리지 않습니다.
v2.10을 받으셔서 프로젝트 업그레이드를 하시기 바랍니다.

[예제 설명]
ComboBox는 눌렀을 때, 리스트가 표시되어 선택할 수 있는 기능의 박스입니다. 이 ComboBox를 이용하여 페이지를 열도록 하였습니다.

1. 그림-라이브러리를 열고, 가장 아래항목인 윈도우컨트롤에서 ComboBox를 선택, 생성합니다.

2. Main 페이지를 작화합니다.
작화를 한 후 Main.PGX로 저장합니다.

3. ComboBox로 페이지 여는 선택을 하기 위해서 항목을 등록합니다.
이해하기 쉽도록 Page1, 2, 3, 4로 등록했습니다. A, B, C, D로 하셔도 무방합니다.
태그이름은 초기 항목을 ComboBox로 선택하였을 때, 초기 항목이 저장될 태그입니다.
이 경우에는 항목들이 다 문자열이므로 등록할 때, PageInfo 태그를 문자열 태그로 등록합니다.

4. 각 항목을 선택했을 때, 열릴 페이지들을 작화합니다.
Main 페이지로 돌아갈 수 있도록 Main 페이지 열기 버튼을 만들어준 후에 똑같은 4개의 페이지로 복사하였습니다.
이해를 돕기 위해 예제는 각각 다른 위치로 저장하였고, Page 4는 페이지 전환을 넣어 페이지 열기와 차이점을 알 수 있도록 만들었으니, 예제를 실행해보시기 바랍니다.

5. 실제로 페이지를 여는 동작은 스크립트로 작성합니다.
그 전에 스크립트를 실행시키기 위한 트리거가 필요합니다.
PageInfo의 태그값이 변경될 때마다 스크립트가 실행되어, 페이지를 열도록 하였습니다.

6. 조건에 따라 페이지를 여는 스크립트를 작성합니다.

스크립트로 작성한 페이지 이름이 저장한 페이지 이름과 정확히 일치하여야 합니다.

7. CimonX를 실행하여 ComboBox로 페이지를 전환해 봅시다.



[적용 방법]
기존 프로젝트에 사용하시려면 다음과 같이 작업하시면 됩니다.
기존 프로젝트에 ComboBox를 생성합니다.
예제와 같이 ComboBox에 기존 프로젝트의 페이지를 열 수 있게끔 선택항목을 작성합니다.
선택항목이 저장될 태그를 만듭니다.
해당 태그값 변화에 따라 스크립트가 실행되게끔 태그 속성을 변경합니다.
스크립트에서 OpenPage(“페이지이름”) 내부함수의 페이지이름을 기존 프로젝트 페이지이름으로 작성하세요.
CimonX를 실행시켜 정상적으로 동작하는지 확인합니다.



첨부 1. ComboBoxPage-v304.zip
첨부 2. ComboBoxPage-v210.zip



감사합니다.



#콤보박스예제#라이브러리콤보박스#Combobox#Combobox예제#Combobox샘플#프로젝트예제#샘플프로젝트#SCADA프로젝트예제#SCADA샘플프로젝트#스카다프로젝트예제#스카다샘플프로젝트

안녕하세요.

CIMON 입니다.

경보 태그의 상태에 따라 경보음을 제어하는 예제입니다.



[ 이럴 때 사용하시면 됩니다 ]

Xpanel에서 경보 태그에 ON/OFF 상태에 따라 경보음을 ON/OFF 시키고 싶을 때 사용하시면 됩니다.



[ 프로젝트 예제 작성 버전 및 주의사항 ]

XpanelDesigner v2.52

v2.52 미만의 버전은 열리지 않습니다.



[ 예제 설명 ]

메인 화면을 간단히 꾸며줍니다.

Main 화면은 프로젝트 예제 설명과 경보 태그를 Toggle 시키는 경보 발생 버튼으로 이루어져 있습니다.

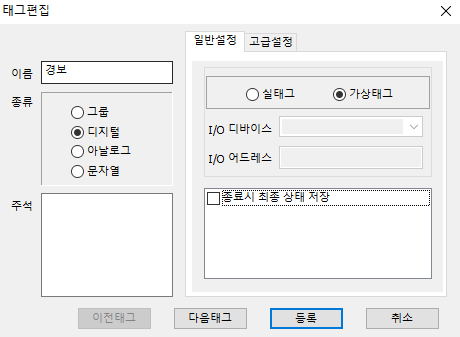

먼저 경보 상태를 판별하는 데 사용할 “경보” 디지털 태그를 만들어줍니다.

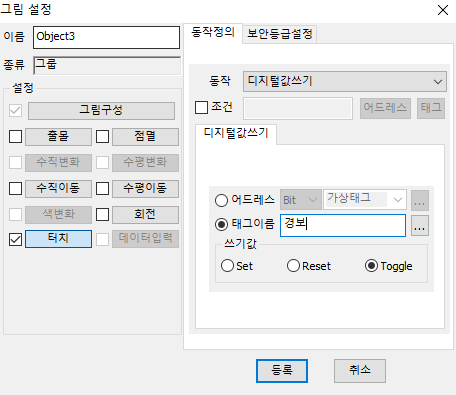

경보 발생 터치 버튼을 눌러보면 경보 역할을 하는 경보 태그가 Toggle 되게 설정되어 있습니다.

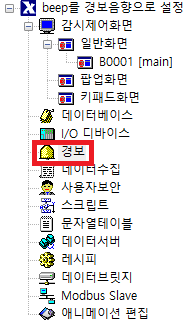

Xpanel Designer의 왼쪽 프로젝트 스페이스에 경보를 클릭하여 경보 설정 창을 띄워줍니다.

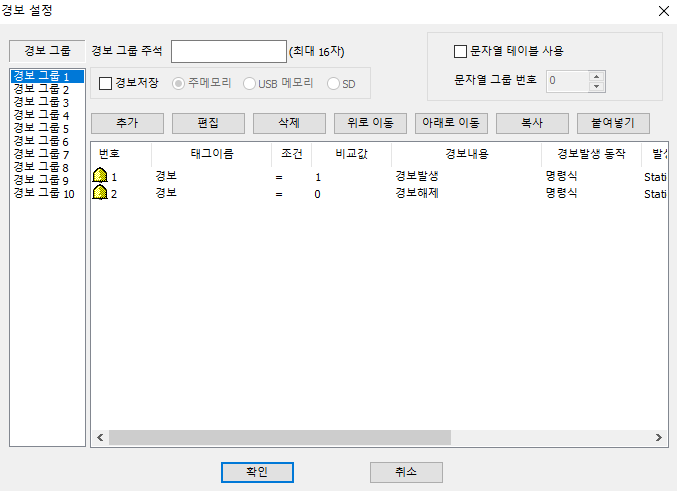

경보 설정에서 경보가 ON/OFF일 때 경보내용을 경보발생/경보해제로 설정하고, 경보발생 동작을 명령식으로 두어 경보음 발생과 관련한 함수인 StaticBeepCtrl 함수를 사용할 수 있게 설정합니다.

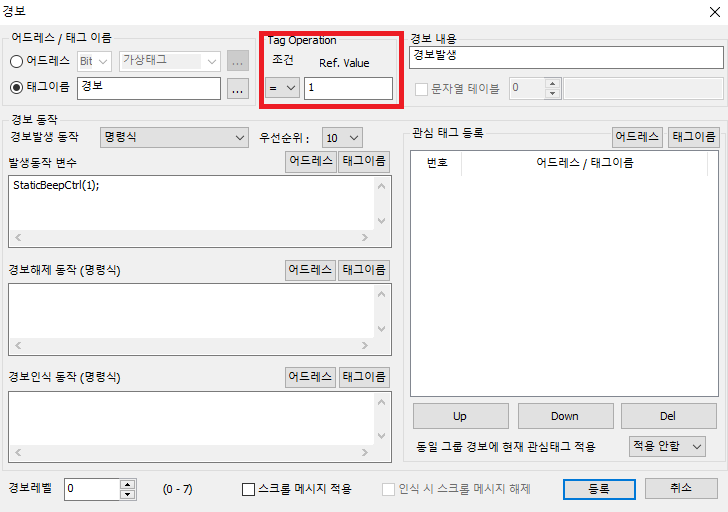

경보 1의 세부설정을 보시면 Tag Operation의 조건이 = 1 인 것을 확인할 수 있습니다.

이것은 말 그대로 조건문으로 동작하며 경보 태그가 1이 되면 경보 동작을 발생시킵니다.

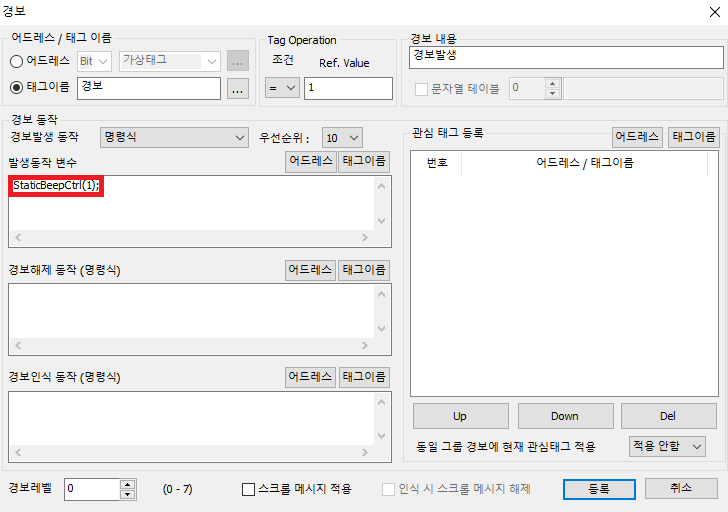

이 경우는 경보 발생 동작이 명령식으로 설정되어 있고 따라서 경보 비트가 ON 되면 StaticBeepCtrl(1); 의 명령을 실행시키며 Xpanel에서 경보음을 발생시킵니다.

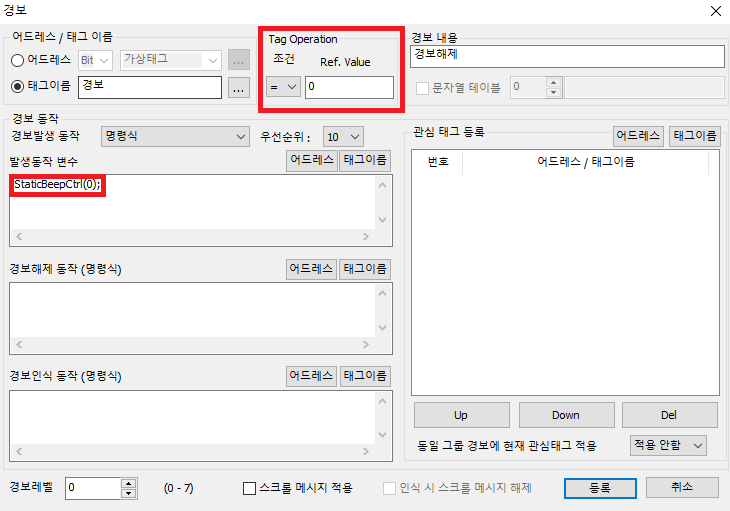

경보 끄기는 이와 반대로 경보 태그가 0일 때 StaticBeepCtrl(0);의 명령을 수행해 경보음을 꺼줍니다.





[ 적용 방법 ]

실태그와 Xpanel의 태그를 연동하면 실제로 읽혀오는 태그의 상태에 따라 경보 비트의 ON, OFF 상황을 Xpanel에서 판단할 수 있고,

경보비트의 ON/OFF 상태에 따라 StaticBeepCtrl 함수를 제어하여 현장에서 경보 상황에 경보음을 듣고 바로 대처할 수 있습니다.



첨부 1. Xpanel경보설정.zip
